【ライン対応型】RQ-8FBZ/FB3/AR/ARCS

ベルト駆動型 RQ-8FBZ

幅80mmのセンターベルトにより、小さな製品も

より確実に搬送します

上面テーブルはメンテナンスがしやすい跳ね上げ式です

標準仕様(アーチサイズ:幅650mm×高500mm)

本体寸法

全幅1,311㎜×奥行611㎜×全高1,431㎜

機械質量

約220kg

梱包可能寸法

最大:幅550㎜×高430㎜ 最小:幅150㎜×高100㎜

梱包速度

最高1.11秒/結束(54結束/分)

使用バンド

幅15.5、12、9㎜(6,5㎜ 要部品交換)

PP、薄圧、発泡バンド

ヒーター昇温時間

約25秒

電源最大容量

3相200V 50/60Hz 1.3kVA

ベルト駆動型 RQ-8FB3

RQ-8FBシリーズの基本機種です

ベルト本数は3本のほかに、5本、6本のシリーズが
あります

標準仕様(アーチサイズ:幅650mm×高500mm)

本体寸法

全幅1,252㎜×奥行611㎜×全高1,403㎜

機械質量

約220kg

梱包速度

最大:幅550㎜×高430㎜ 最小:幅170㎜×高100㎜

梱包速度

最高1.15秒/結束(52結束/分)

使用バンド

幅15.5、12、9㎜(6,5㎜ 要部品交換)

PP、薄圧、発泡バンド

ヒーター昇温時間

約25秒

電源最大容量

3相200V 50/60Hz 0.85kVA

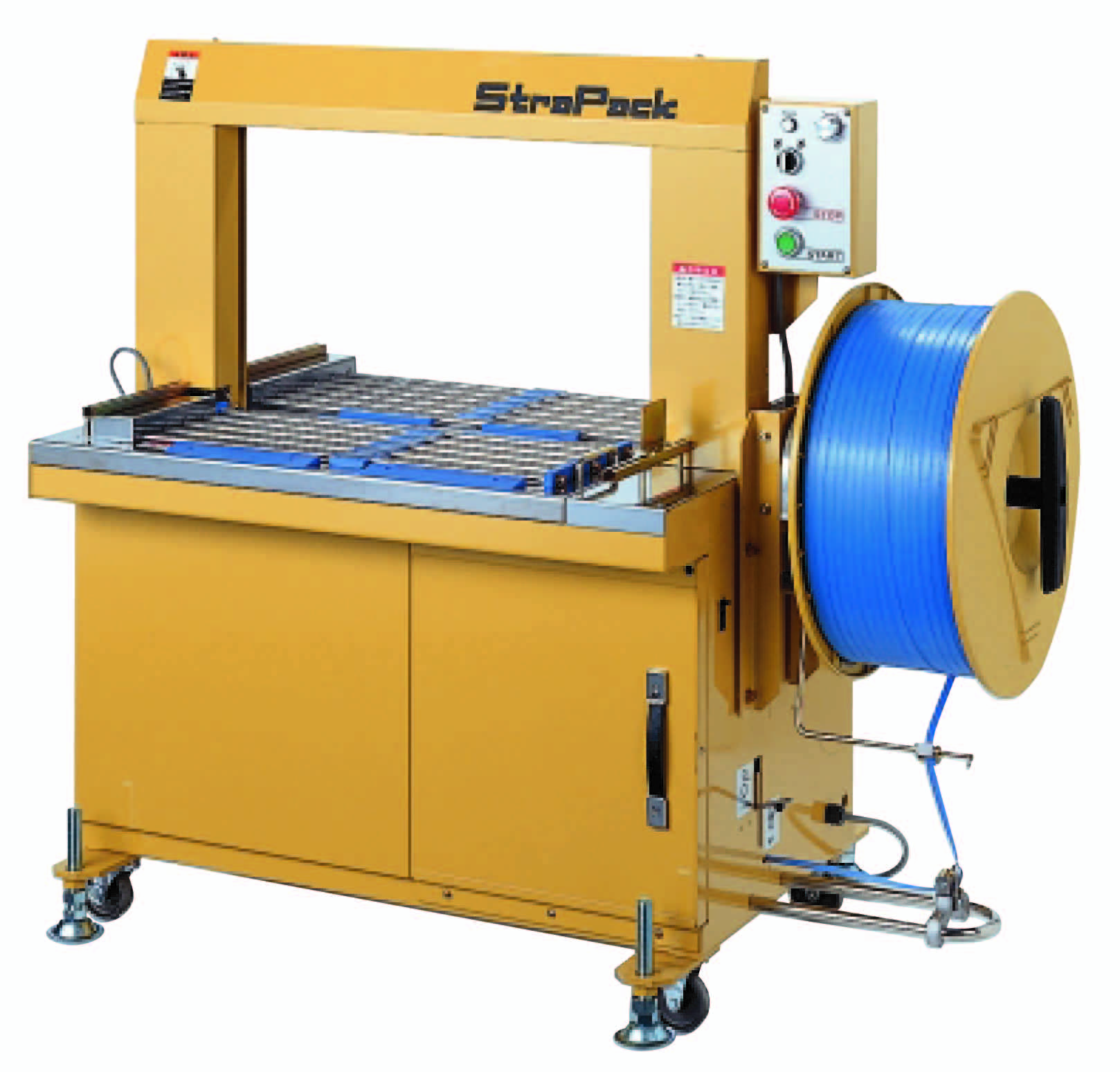

シャフトローラー駆動型 RQ-8AR

テーブル面にφ10の細いシャフトローラーが配置されていて、主に長尺、軽量物のライン組込みに適しています
(画像は中低床型)

仕様

本体寸法

全幅1,252㎜×奥行611㎜×全高1,403㎜

機械質量

約230kg

梱包可能寸法

最大:幅590㎜×高430㎜ 最小:幅120㎜×高100㎜

梱包速度

最高1.11秒/結束(54結束/分)

使用バンド

幅15.5、12、9mm

電源最大容量

3相200V 50/60Hz 0.85kVA

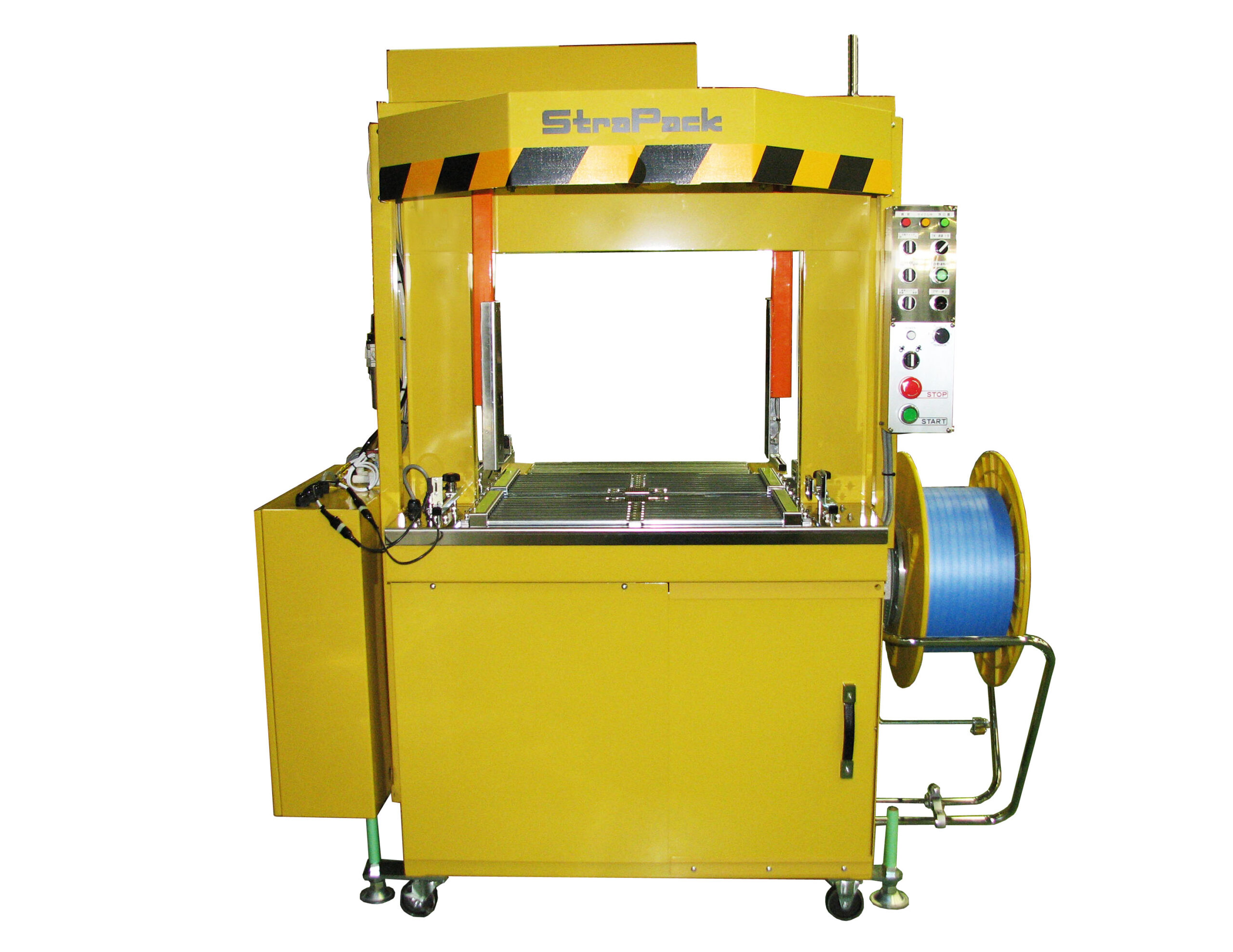

旋回装置型 RQ-8ARCS

商品を90度旋回させる装置が付いているのでバンドを
十字掛けにすることができます
十字掛けのほか、キの字掛け、キの字掛け梱包仕様にもカスタマイズできます

仕様

本体寸法

全幅1,749㎜×奥行1,051㎜×全高1,987㎜

機械質量

約350kg

梱包方法

十字掛け、キの字掛け、井の字掛け
梱包方法はご相談ください

使用バンド

15.5mm

電源最大容量

3相200V 50/60Hz 1.45kVA
